RS电流传感厚膜片式电阻器
厚膜低欧姆电流检测片式电阻器
车规厚膜低欧姆电流检测片式电阻器
厚膜功率低欧姆电流检测片式电阻器（汽车）
厚膜大功率功率低阻值电流取样电阻器
RMS 厚膜片式电阻器
RLF 金属箔电流传感片式电阻器
RLF金属箔电流传感片式电阻器
车规厚膜大功率功率低阻值电流取样电阻器
厚膜高压片式电阻器（汽车用）
厚膜通用片式电阻器（汽车用）
厚膜通用片式电阻器（汽车用）
RLT金属箔电流传感片式电阻器
厚膜功率浪涌片式电阻器（汽车）
厚膜大功率片式电阻器（汽车用）
厚膜高功率贴片取样电阻
厚膜取样电阻
RMF 汽车级厚膜片式电阻器
厚膜低欧姆电流检测芯片电阻器（汽车）
厚膜三重功率浪涌片式电阻器（汽车）
电流检测厚膜片式电阻器- RS系列 文件下载

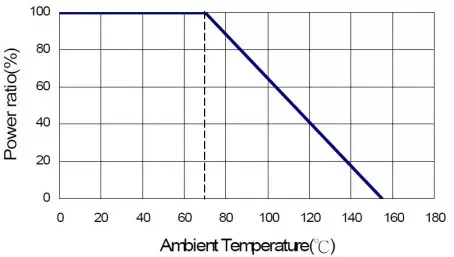

降额曲线
通用厚膜电流传感器，尺寸0402~2512，电阻范围10 m ~ 1 R。低成本。快速交货。高可靠电流检测电阻。
本规范适用于以钌基为材料的所有尺寸的矩形固定片式电阻器。
低电感。
高度可靠的多层电极结构。
更高的组件和设备可靠性。
减小最终设备可靠性的尺寸。
RoHS合规性。
电源管理应用
开关电源
音频应用中的过流保护
电压调节模块（VRM）
DC-DC转换器、电池组、充电器、适配器
磁盘驱动器
| Item Type | Power Rating at 70°C | Operating Temp. Range | Max. Operating Current | Resistance Range (mΩ) | TCR (PPM/°C) | |
|---|---|---|---|---|---|---|
| ±1% | ±5% | |||||
| RS-02 (0402) | 1/16W | -55 ~ +155°C | 1.11A | 50 - 91 100 - 976 | ±800 ±500 | |
| RS-03 (0603) | 1/10W | -55 ~ +155°C | 2.23A | 20 - 47 50 - 91 100 - 976 | ±1200 ±800 ±500 | |
| RS-05 (0805) | 1/8W | -55 ~ +155°C | 3.53A | 10 - 18 20 - 47 50 - 91 100 - 976 | ±1500 ±1200 ±800 ±500 | |
| RS-06 (1206) | 1/4W | -55 ~ +155°C | 5.00A | |||
| RS-10 (1210) | 1/3W | -55 ~ +155°C | 5.77A | 10 - 18 20 - 91 100 - 976 | ±1500 ±800 ±500 | |
| RS-0A (2010) | 3/4W | -55 ~ +155°C | 8.66A | |||
| RS-12 (2512) | 1W | -55 ~ +155°C | 10.0A | |||
Operating Voltage=√(P*R) ; Overload Voltage=2.5*√(P*R)
