金属箔片式固定电阻器参数、系列与选型资料

按金属箔片式固定电阻器的具体系列、完整型号及应用条件查找产品资料，结合电气规格、尺寸和安装要求逐项确认。

0603/0805/1206/2010/2512

金属箔片式固定电阻器- MF系列文件下载

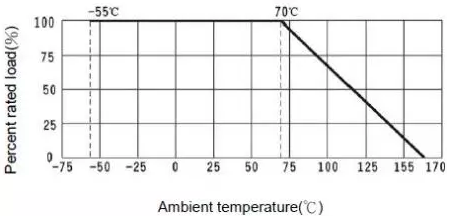

降额曲线

金属箔电阻器可以提供比一般厚膜电阻器两倍的功率。
规格0603~2512，1%，5%，电阻20 m ~ 200 mohm，低TC 50/100 ppm。 1206尺寸为1 W，0603尺寸为1/2 W
MF系列采用金属箔电阻元件，安装在陶瓷基板上，具有良好的导热性，可提高功率。金属箔电流传感电阻满足关键电源管理设计的精度和稳定性。比厚膜工艺性能更好，具有成本效益，具有市场竞争力。

产品特点

高额定功率高达2瓦。
TCR低至±50 PPM/°C。
电流检测
上级的机械和频率特性。
符合RoHS指令
无卤素要求。

产品应用

开关电源，过流保护
电压调节模块（VRM）
DC-DC转换器、充电器
便携式设备等

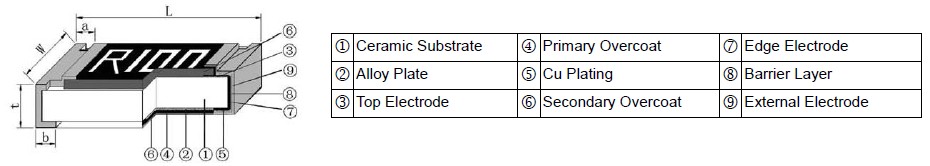

建筑业

Metal Foil Chip Fixed Resistor - MF Series Construction

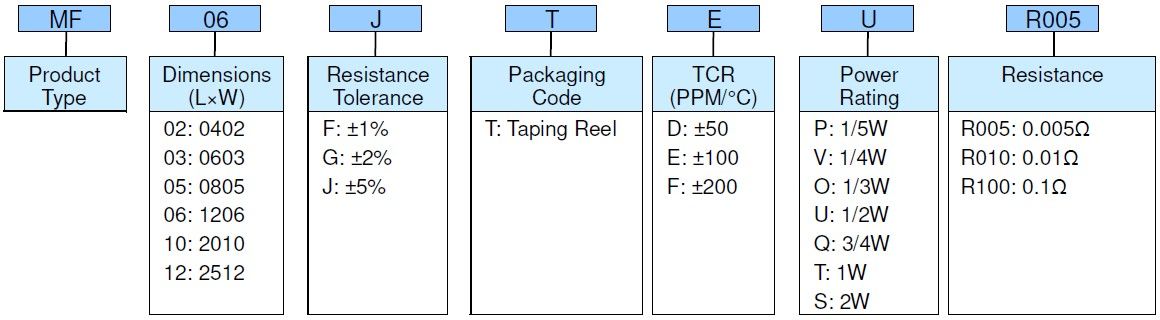

部件编号

Metal Foil Chip Fixed Resistor - MF Series Part Numbering

标准电气规范

Item Type	Power Rating at 70°C	Operating Temp. Range	Limiting Element Current	Max. Overload Current	Resistance Range(mΩ)			TCR (PPM/°C)
Item Type	Power Rating at 70°C	Operating Temp. Range	Limiting Element Current	Max. Overload Current	±1%	±2%	±5%	TCR (PPM/°C)
MF02	1/5W	-55 ~ +170°C	4.5A	10A	10			±100
MF03	1/2W		12.9A	28.9A	5 - 9			±200
MF03	1/2W		12.9A	28.9A	10 - 30			±100
MF05	3/4W		15.8A	35.4A	3 - 9			±100
MF05	1/4W,1/3w,1/2w		12.9A	28.9A	10 - 50			±50
MF06	1/2W, 1W		18.3A	40.8A	3 - 9			±100
MF06	1/2W, 1W		18.3A	40.8A	10 - 68			±50
MF10	1W		22.4A	50A	2			±200
					3 - 9			±100
					10 - 100			±50
MF12	1W		3.2A	7.1A	101 - 200			±50
	2W		31.6A	63.3A	2			±200
					3 - 9			±100
					10 - 100			±50

Current of DC or AC RMS value ; Rated current=√(P/R) or Limiting element voltage whichever is lower

型号核对与适用条件

阻值与容差

先确认目标阻值与允许误差，电流采样应用还需核对测量连接方式。

温度与稳定性

分别核对初始精度、温度系数和长期稳定性，并考虑实际工作温度。

功率与电压

按工作条件计算功耗，结合降额、最大工作电压和脉冲条件核对。

封装与焊盘

同尺寸不代表参数相同；核对外形、焊盘、端子和安装散热条件。

具体规格、测试条件与订货选项，请以对应品牌、系列和完整型号的制造商文件为准。

选型与采购常见问题

相同阻值的电阻能直接替换吗？

还需核对精度、温度系数、额定功率、工作电压、脉冲、封装和可靠性要求，并在实际电路中验证。

低阻值电阻为什么要关注连接方式？

测量回路中的导线与接触电阻会影响结果，应核对器件端子、焊盘以及两端或四端测量方式。
