电流传感宽端接-CSW系列 文件下载

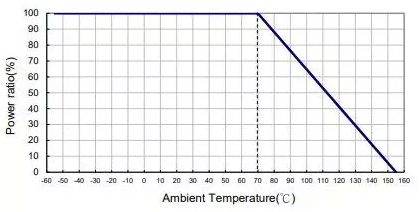

降额曲线
高功率、非常稳定和低热阻是稳定电源的重要关键。反向几何结构片式电阻器在芯片的长边提供更宽的端接，在电流处理和热阻方面具有显著优势，有助于降低PCB温度以实现更高的功率。我们的CS系列提供1225/0612/3720/7520的尺寸，适用于从1 mohm到1 ohm的全范围电阻。
产品特点
-
高度可靠的多层电极结构
-
减小最终设备可靠性的尺寸
-
3瓦额定功率，1瓦尺寸，1225封装
-
电阻值从10m到750mΩ
-
高功率耗散的高纯度氧化铝基板
-
具有更高额定功率的长侧端接
-
RoHS合规
产品应用
-
电源管理应用
-
开关电源
-
音频应用中的过流保护
-
电压调节模块（VRM）
-
DC-DC转换器、电池组、充电器、适配器
-
磁盘驱动器
建筑业
部件编号
标准电气规范
| Item Type | Power Rating at 70°C | Operating Temp. Range | Max. Operating Current | Resistance Range(mΩ) | TCR (PPM/°C) | |
|---|---|---|---|---|---|---|
| ±1% (E24,E96) | ±5% (E24) | |||||
| CSW08 (0508) | 1/2W | -55 ~ +155°C | 7.07A | 10-27(E24) | ±600 | |
| 30- 510 | ±200 | |||||
| CSW62 (0612) | 3/4W | 8.66A | 10-27(E24) | ±600 | ||
| 30- 510 | ±200 | |||||
| CSW20 (1020) | 1W | 10A | 10-27(E24) | ±600 | ||
| 30- 750 | ±200 | |||||
| CSW25 (1225) | 1.5W | 12.24A | 10-27(E24) | ±600 | ||
| 30- 750 | ±200 | |||||
