0805/1206/1210/2010/2512
电流检测片式电阻器- CSN系列 文件下载

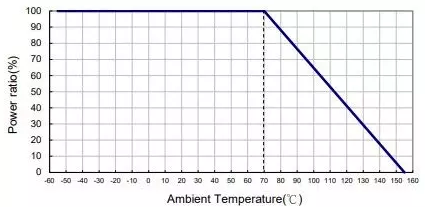

降额曲线
厚膜电流传感，紧公差1%，尺寸0805~2512，电阻范围39 m ~ 1 R。
高可靠电流检测电阻。
产品特点
-
电阻值从10mΩ到1Ω
-
低TCR
-
高功率耗散的高纯度氧化铝基板
-
RoHS合规
产品应用
-
电源管理应用
-
开关电源
-
音频应用中的过流保护
-
电压调节模块（VRM）
-
DC-DC转换器、电池组、充电器、适配器
-
磁盘驱动器
建筑业
部件编号
标准电气规范
| Item Type | Power Rating at 70°C | Operating Temp. Range | Max. Operating Current | Resistance Range (mΩ) | TCR (PPM/°C) | ||
|---|---|---|---|---|---|---|---|
| ±1% (E24 & E96)※1 | ±2% (E24) | ±5% (E24) | |||||
| CSN05 (0805) | 1/8W | -55 ~ +155°C | 2.5A | 20 – 50 51 - 100 102 - 196 200 - 1000 | 20 - 50 51 - 100 110 - 180 200 - 1000 | ±600 ±400 ±300 ±200 | |
| CSN06 (1206) | 1/4W | -55 ~ +155°C | 5.0A | 10 - 20 22 - 50 51 - 91 100 - 1000 | 10 - 20 22 - 50 51 - 91 100 - 1000 | ±600 ±400 ±300 ±200 | |
| CSN13 (1210) | 1/2W | 7.07A | |||||
| CSN10 (2010) | 3/4W | 8.66A | |||||
| CSN12 (2512) | 1W | 10.0A | |||||
